U&N系列電磁開關
RHU & RHN 系列熱動電驛(接觸器/熱動電驛)
1. 符合多國標準及獲得多國認證UL、TUV、CSA、RU、cCRUus、cULus
2. 額定電流從0.3A~185A。
3. 具過載保護及欠相保護，依客戶需要可選擇不同的保護模式。A：過載保護+欠相保護；K：過載保護(二素子)；M：過載保護(三素子)
4. 全新設計獨立補助接點1a1b，方便配線並使動作更可靠。
5. 自動溫度補償設計，依使用環境溫度變化可自行調整，產品可靠度高。
6. 熱過在保護繼電器端子具有IP20安全防護蓋設計，可保護人身安全。
7. 具有手動及自動復歸功能。
8. 具b接點測試功能(TEST或STOP功能)。
9. 電流刻度旋鈕可用"─"或"＋"字螺絲起子操作。
10.RHU-80以上負載端子提供線夾式及LUG式兩種選擇。
11.RHU-10可加裝單體安裝座，作單獨使用。
東元TECO_RHU/RHN熱動電驛_產品規格簡介
熱動式過載電驛具自動溫度補償功能可作甚麼保護?
熱動電驛
Over Load
Over Load
| 機種 | 額定電流範圍(A) ( )表示最大額定電流值(A) |
復歸 方式 |
接點 構成 |
調整範圍 | 主迴路端子型式 | 配合之電磁接觸器 | 配合之轉接座 | ||
|---|---|---|---|---|---|---|---|---|---|
| 電源側 | 負仔側 | U系列 | N系列 | ||||||

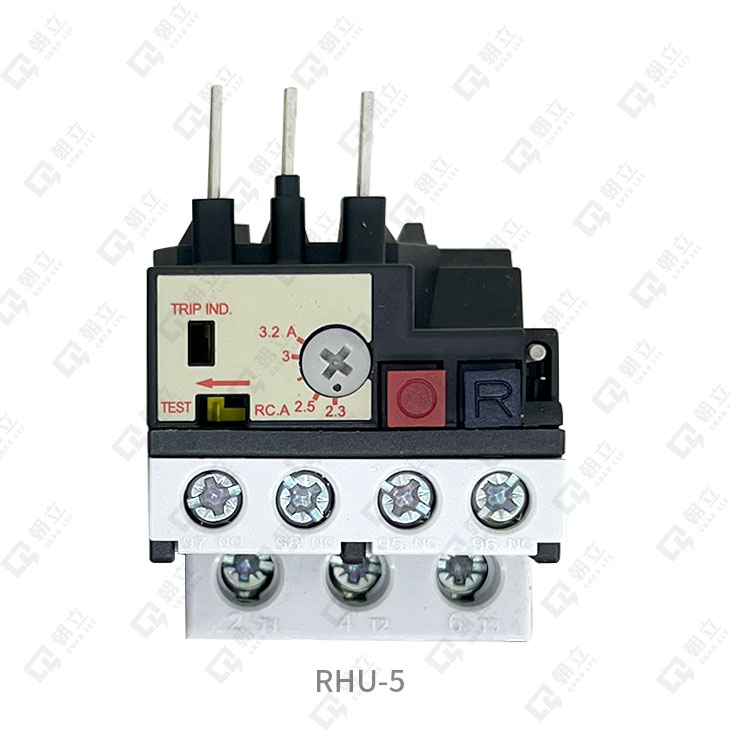

| RHU-5/□ | 0.1~0.16 (0.16) 0.16~0.25 (0.25) 0.25~0.4 (0.4) 0.35~0.5 (0.5) 0.45~0.63 (0.63) 0.55~0.8 (0.8) 0.75~1 (1) 0.9~1.3 (1.3) 1.1~1.6 (1.6) 1.4~2 (2) 1.8~2.5 (2.5) 2.3~3.2 (3.2) |
自動 手動 |
1a1b+ stop |
額定電流 標示值之 62.5~100% |
梢式 | 螺絲式 | － | CN-5(K) CN-6(K) |
－ |
| 7.2~10 (10) 9~12.5 (12.5) |
CN-6(K) | ||||||||
