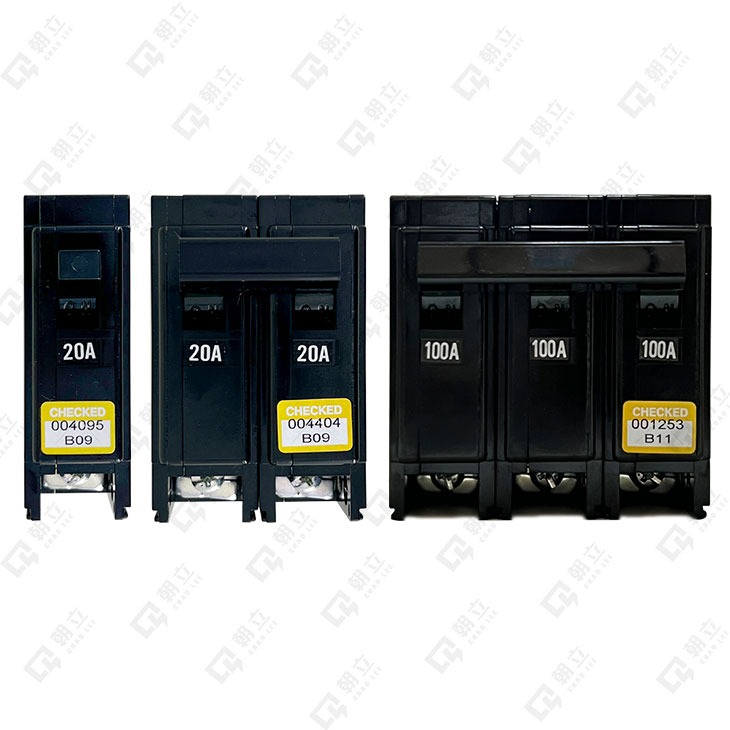

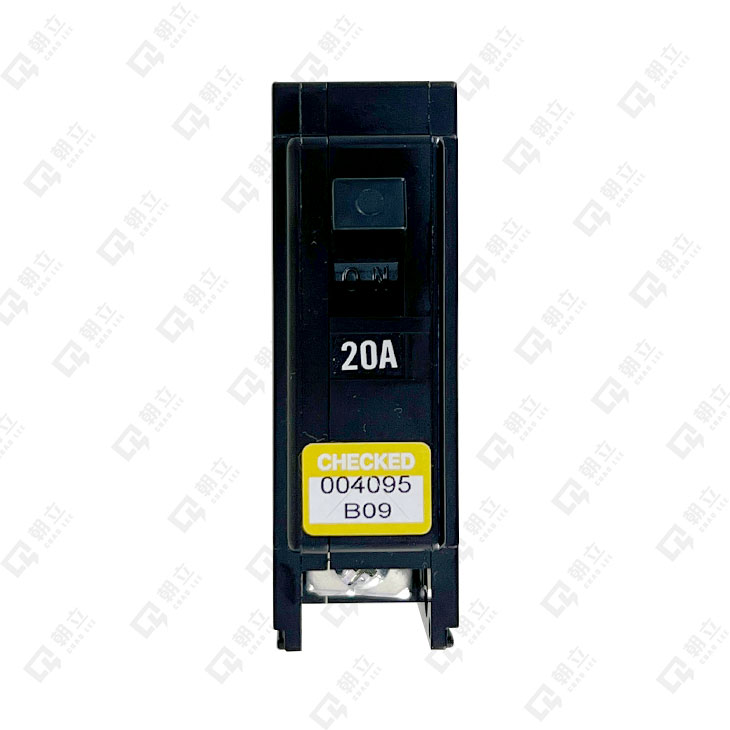

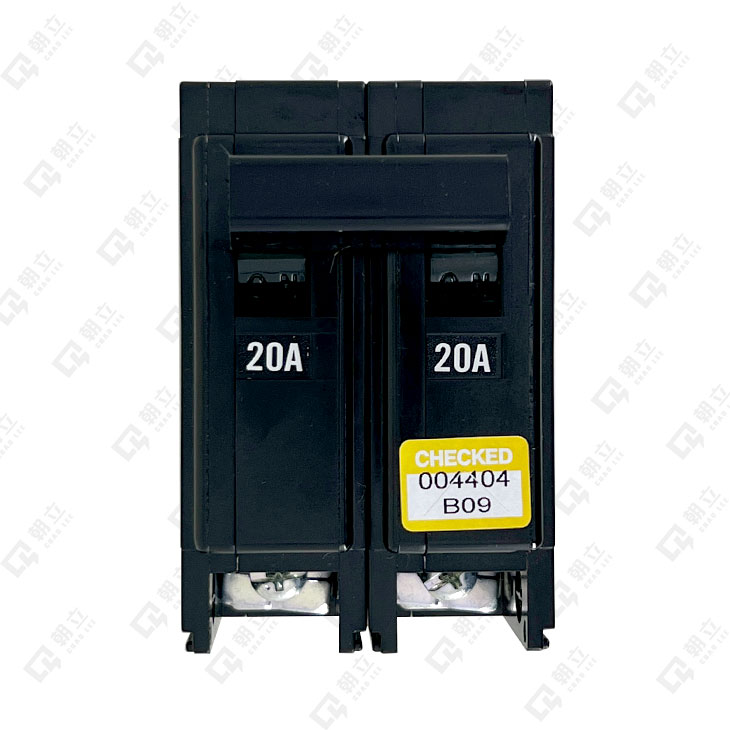

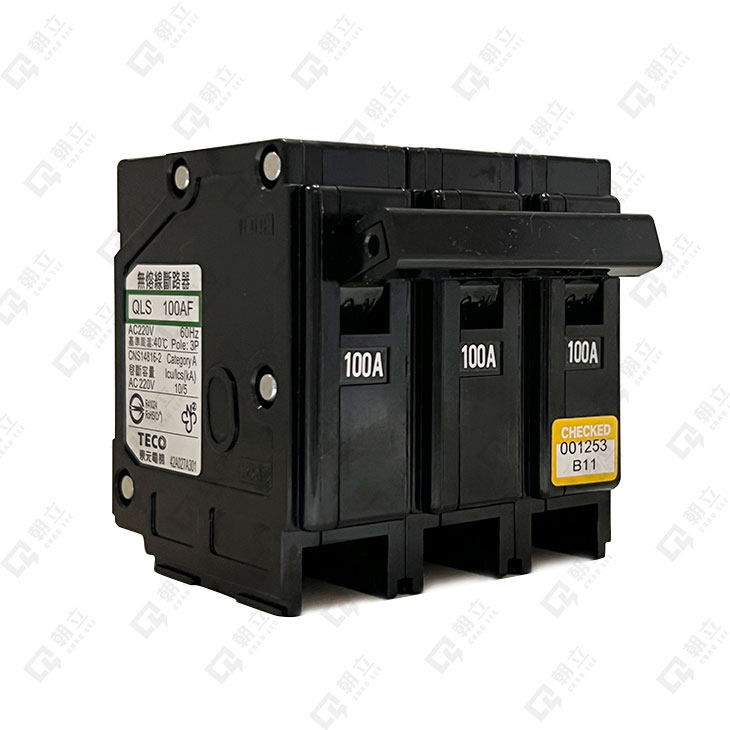

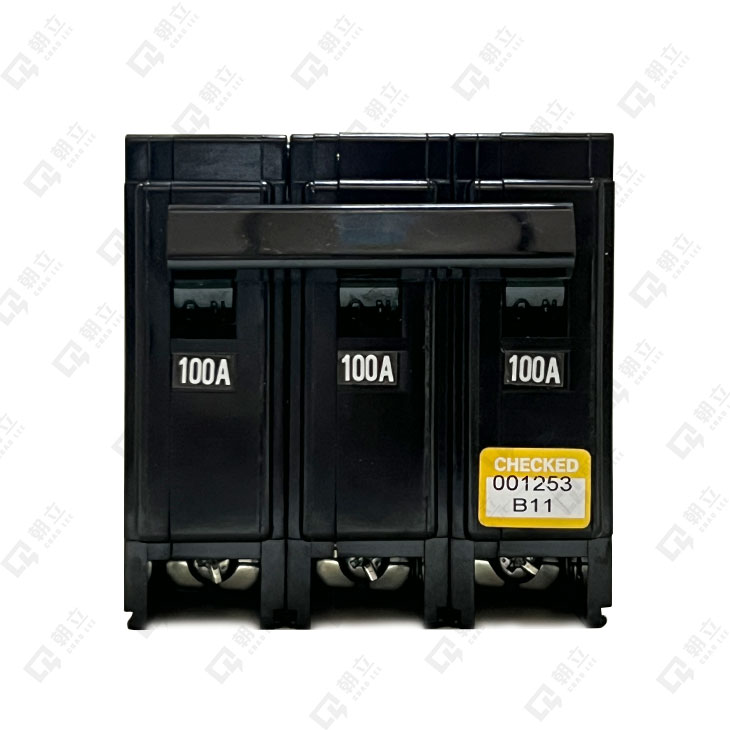

Q系列分電盤用無熔線斷路器
公寓、住宅、大樓、工廠之電氣配線主開關、分路開關；使用於室內配線上使用之總開關與分電流控制開關（ON/OFF POWER）
東元TECO_無熔線斷路器_Q系列分電盤用斷路器_規格簡介

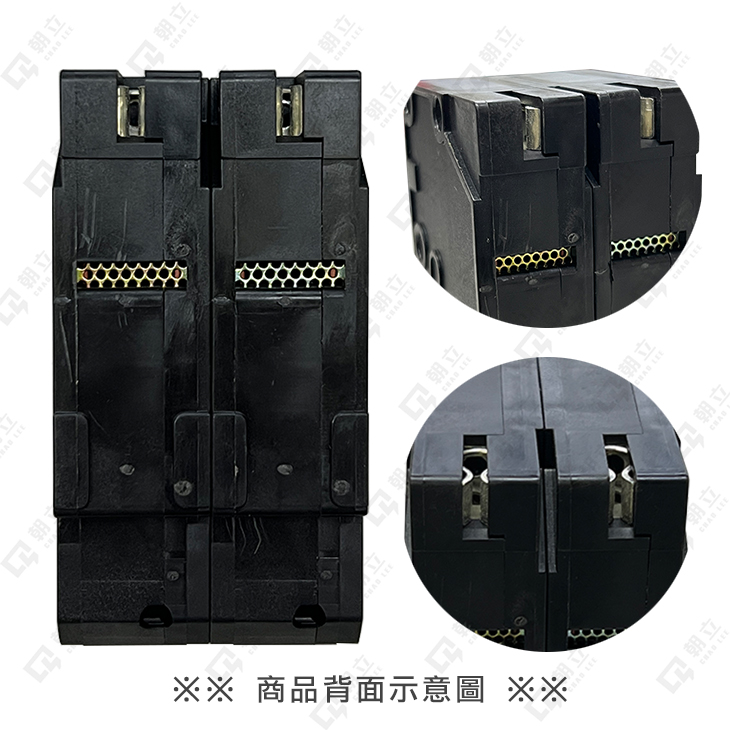

東元無熔絲開關Q系列安裝方式插入型跟一般卡入式差別?
Q系列分電盤用
MCCB Q Series(Residential Purpose)
MCCB Q Series(Residential Purpose)
| 插入式 | |||||
| 框架容量(AF) | 100 | ||||
| 型式 | QCL高啟斷型 | ||||
| 極數 | 1 | 2 | 3 | ||
| 基準周圍溫度 | 40度 | ||||
| 額定電壓(V) CNS/JIS AC |
110/220 | 220 | |||
| 額定啟斷容量(KA) | |||||
| CNS 14816-2 IEC 60947-2 EN 60947-2 Icu |
AC 380V | － | － | － | |
| AC 220V | － | 10 | 10 | ||
| AC 110V | 10 | － | － | ||
| 額定電流(V) | 10A | － | － | － | |
| 15A | ● | ● | ● | ||
| 20A | ● | ● | ● | ||
| 30A | ● | ● | ● | ||
| 40A | ● | ● | ● | ||
| 50A | ● | ● | ● | ||
| 60A | － | ● | ● | ||
| 75A | － | ● | ● | ||
| 100A | － | ● | ● | ||
| 外型尺寸(mm) | |||||
  |
a | 25 | 50 | 75 | |
| b | 77 | ||||
| c | 60 | ||||
| ca | 77 | 80 | 80 | ||
| 過載跳脫方式 | 熱動 - 電磁式 | ||||
| 參考重量(kg) | 0.14 | 0.29 | 0.45 | ||
| 註：①.額定電壓110/220表示單相三線式；線間電壓為220V，針對中性線間電壓為110V。 ②.QCE-1P AC220V 5KA、QCS-1P AC220V 10KA、QCH-1P AC220V 15KA，以上機種型號加N。 ③.Icu=50% Icu。 |
|||||
